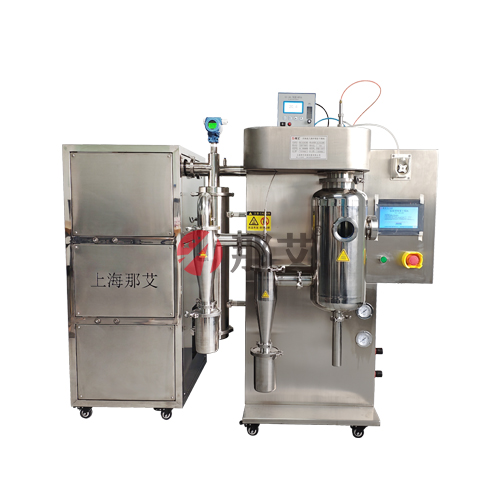

有機溶劑/閉路循環噴霧干燥機（Closed loop spray dryer）是一款對有機溶劑的物料（如甲醇、乙醇、丙酮和乙腈等），以惰性氣體（氮氣/氬氣）做為干燥介質的噴霧干燥產品。整個干燥過程產品無氧化，惰性氣體（氮氣）可循環利用，有機溶劑回收設計的閉式循環系統，系統防爆控制和系統自控性要求較高。常用于精密陶瓷、醫藥品、電池材料、硬質合金（Wc.Fe）粉的噴霧干燥。
選型幫助
1、物料含有機溶劑，有閃點低，易燃易爆，有毒性或者易氧化等多項特征。
2、通過導入惰性氣體（氮氣）實現閉式干燥噴霧干燥物料。
3、一套設備解決含有機溶劑物料的干燥收集、溶劑安全回收、氮氣閉式循環和安全防爆保護等要求。
4、選配空壓機后，可一機雙用可以實現水溶劑開式干燥和有機溶劑閉路干燥實驗。
主要特征
1、整機采用SUS304制造，設計緊湊尺寸小巧，采用人體工程設計，快捷插拔，人性化操作；全部可拆卸設計，清洗維護簡單方便；
2、電氣標準制作，從空開到觸點，從繼電保護器到按鈕開關，采用正泰/德力西原裝電氣標準制作，有保證設備的安全性、穩定性和使用壽命；
3、采用PLC控制，7寸大屏操作，全自動流程控制，可實現進風溫度、出風溫度、回風溫度、通針頻率、溫度曲線和操作記錄等顯示和控制；
4、高精度的測氧系統，可以根據氧氣濃度高低自動控制進料的啟停，提高實驗的過程的安全性；
5、配備高靈敏度的測壓系統，針對管道內壓力實時監控和超壓后自動泄壓，保障實驗安全；
6、設備采用大功率加熱器，在干燥溫度控制上采用PID恒溫控制技術，使全溫區控溫準確，加熱控溫精度在±1℃；
7、采用變頻循環風機設計，可以控制進出風量大小，降低了細小物料的損耗；
8、兩點收料提高產品回收率，兩級旋風收料、布袋除塵收料，干燥后的成品干粉顆粒度較均勻，95%以上的干粉在同一顆粒度范圍；
9、采用折疊濾筒過濾提高除塵過濾面積，可捕集粒徑大于1微米的細小粉塵，凈化空氣效率可達99%以上，助力環保；
10、采用三級冷凝（預冷 + 深冷 + 氣液分離）使回收率達 95%-99%，回收溶劑可直接回用；
11、系統內自帶說明書和服務中心二維碼，手機掃碼自動查看電子說明書和一鍵連接服務中心；
12、可選配靜音全無油空壓機，噪音低，小于60db，這樣常規做水溶劑也可以，實現一機兩用。
技術參數
| 產品型號 | NAI-CLSD1500 | NAI-CLSD3000 | NAI-CLSD5000 |
| 最大蒸發量 | 2L/H（乙醇） | 3L/H（乙醇） | 5L/H（乙醇） |
| 干燥形式 | 閉式循環干燥系統 | ||
| 霧化方式 | 二流體式 | 二流體式/離心式 | |
| 熱風情況 | 循環風機 | ||
| 整機材質 | SUS304（可選配316） | ||
| 控制系統 | PLC+7寸觸控屏 | ||
| 最小進料量 | 50ml | 80ml | 150ml |
| 進風溫度 | 室溫～250℃ | ||
| 加熱功率 | 3KW | 12KW | 18KW |
| 氧含儀 | 保證氧氣濃度3%以下才開始進料 | ||
| 測氧精度 | 量程0-25% | ||
| 管道壓力 | 3000-5000pa | ||
| 測壓范圍 | 0~100Kpa | ||
| 整機功率 | 4KW | 26KW | 35KW |
| 整機尺寸(長寬高) | 1.53×0.88×1.15m | 1.8×2.4×2.2m | 2.2×2.6×2.5m |
| 整機總量 | 300KG | 600KG | 1000KG |
| 動力電源 | 220V | 380V | |
| 標配冷水機 | 一臺 | ||
